Reparaturbericht Plattenspieler Harman/Kardon Rabco ST-7
Reparaturbericht Plattenspieler Harman/Kardon Rabco ST-7
Gerätebeschreibung:

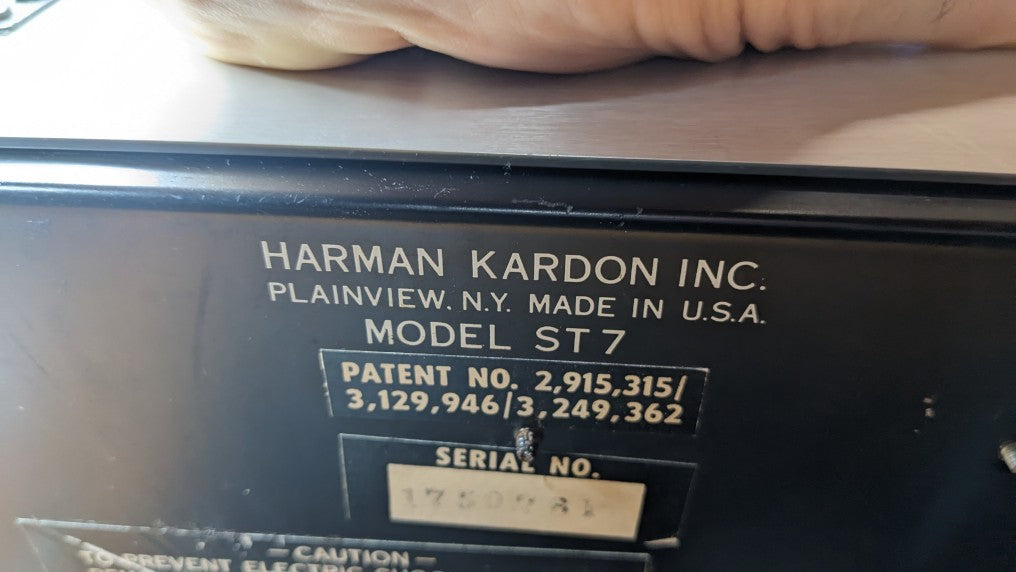

Das Modell Rabco ST-7 von Harman/Kardon ist ein vollautomatischer Linear-Tracking-Plattenspieler mit tangential gesteuertem Tonarm.

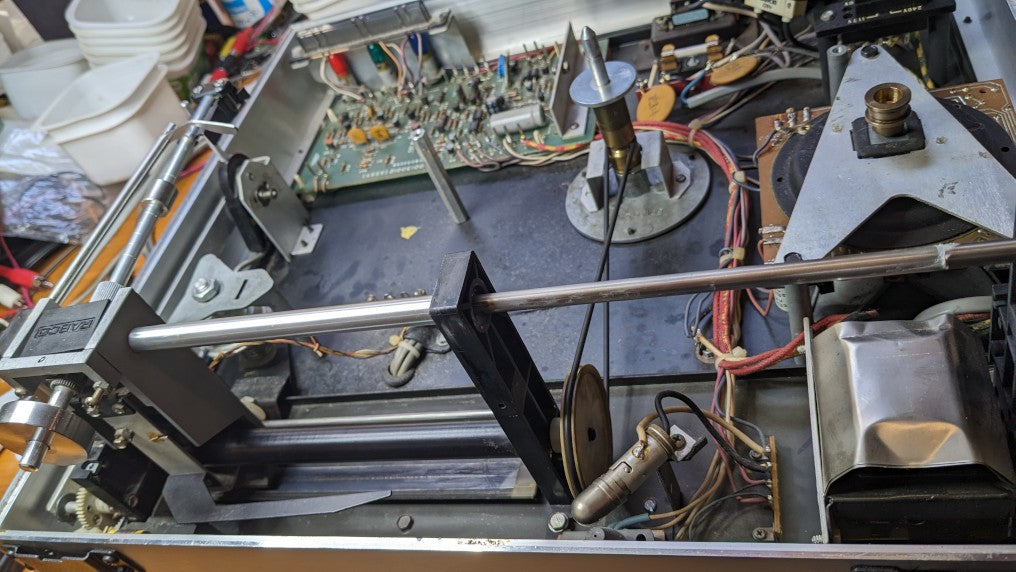

Der Tonarm ist auf einem motorisierten beweglichen Schlitten (Carriage) montiert, der sich parallel zur Plattenrille bewegt. Diese Bauweise war zur Zeit ihrer Einführung ein innovatives High-End-Konzept und wurde zur Minimierung von Spurwinkelfehlern entwickelt.
Fehlerbeschreibung:
Nach dem Start der Wiedergabe funktioniert die automatische Nachführung des Tonarms nicht.
Der Tonarm schwenkt in einem ungewöhnlich großen Winkel zur Schallplatte, da sich der Carriage-Schlitten nicht mitbewegt.
Eine korrekte Wiedergabe ist somit nicht möglich.
Diagnose und Fehlerbehebung:
1. Elektronik:
- Die Steuerungselektronik und Logik wurden überprüft.
- Alle Steuersignale arbeiteten einwandfrei, das Steuerverhalten war korrekt.
2. Mechanik:
- Die Ursache wurde im mechanischen Antriebssystem des Carriage lokalisiert.

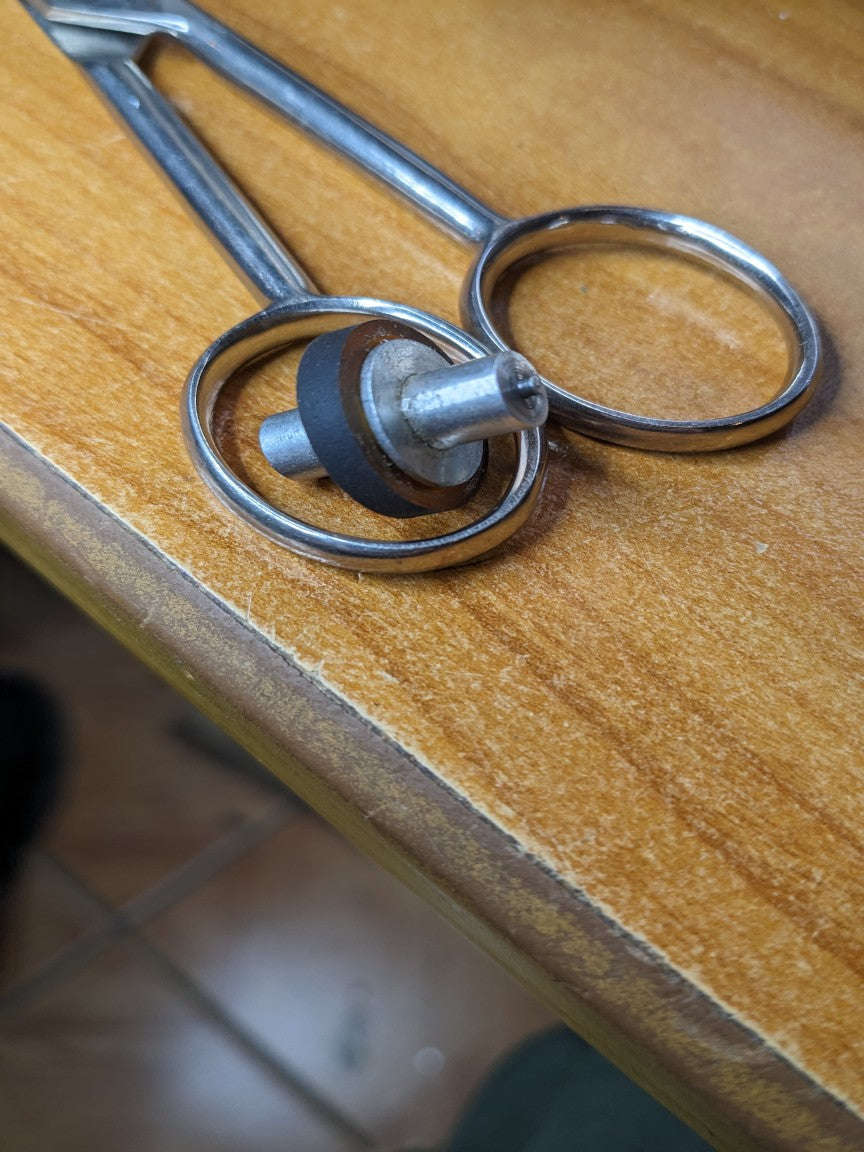

- Das Mitnahmerad, das auf der Antriebswelle sitzt, hatte durch Verschleiß der Gummifläche an Außendurchmesser verloren.
- Dadurch kam es zu Schlupf, und der Schlitten wurde nicht bewegt – der notwendige Reibschluss war nicht mehr gegeben.
3.Lösung:
Als Ersatz wurde ein Gummiring mit folgenden Abmessungen verwendet:
🔹 Innendurchmesser: 9,4 mm
🔹 Breite: 3,3 mm
🔹 Außendurchmesser: 16 mm
4. Reparaturumfang:
Die Mechanik der Carriage-Einheit ist sehr komplex aufgebaut und erfordert Spezialwerkzeug sowie äußerste Vorsicht bei der Demontage.
Statt kompletter Zerlegung wurde eine gezielte Reinigung und Schmierung aller relevanten Komponenten durchgeführt, was die Bewegung des Mechanismus erfolgreich wiederherstellte.
Ergebnis:
✅ Nach der mechanischen Überarbeitung funktioniert die automatische Nachführung des Tonarms wieder korrekt.
✅ Der Schlitten folgt dem Tonarm gleichmäßig und präzise, wodurch eine störungsfreie, exakte Wiedergabe gewährleistet ist.
✅ Alle Automatikfunktionen arbeiten wie vorgesehen.
🛠️ Reparaturart: Wiederherstellung des mechanischen Carriage-Antriebs
⏱️ Arbeitszeit (inkl. Reinigung und Justage): bis zu 5 Stunden
📦 Verwendete Komponente: Gummiring 9,4 × 3,3 × 16 mm
Fazit:
Der Harman/Kardon Rabco ST-7 ist ein technisch anspruchsvoller Plattenspieler mit hohem Sammlerwert.
Die festgestellte Störung war mechanischer Natur und konnte durch sorgfältige Wartung vollständig behoben werden.
Das Gerät ist jetzt wieder voll funktionsfähig und einsatzbereit für hochwertigen Musikgenuss.
